Heizkreisverteiler für Fußbodenheizung
Als Edelstahlverteiler Rundrohr 1”. Anschluss AG 1”.
Funktions- und druckgeprüft. Vorlauf mit absperrbaren Durchflussanzeigen 0-4 l/min.
Rücklauf mit Regulier- und Absperrventil. Mit Adaption 30 x 1,5.
Anschlussnippel Heizkreise: G ¾” Eurokonus
Abstand: 50 mm
Bautiefe: 83 mm
Achsmaß: 210 mm
einschl. verzinkten Haltern mit Schalldämmeinlage, Bezeichnungsschildern, 2 Endstücken
(mit Armaturen für Entlüften, Füllen und Entleerung)
| Typ | Baulänge mit Endstück | VPE | Art.-Nr. |
|---|---|---|---|
| Typ: 2 Heizkreise | 217 mm | 1 Stück | 300 227 |
| Typ: 3 Heizkreise | 297 mm | 1 Stück | 300 146 |
| Typ: 4 Heizkreise | 347 mm | 1 Stück | 300 137 |
| Typ: 5 Heizkreise | 397 mm | 1 Stück | 300 136 |
| Typ: 6 Heizkreise | 447 mm | 1 Stück | 300 135 |
| Typ: 7 Heizkreise | 497 mm | 1 Stück | 300 128 |
| Typ: 8 Heizkreise | 547 mm | 1 Stück | 300 134 |
| Typ: 9 Heizkreise | 597 mm | 1 Stück | 300 184 |
| Typ: 10 Heizkreise | 647 mm | 1 Stück | 300 186 |
| Typ: 11 Heizkreise | 697 mm | 1 Stück | 300 208 |
| Typ: 12 Heizkreise | 747 mm | 1 Stück | 300 141 |
Wärmezähler
Einbauset für direkt eintauchende Fühler nach EN 1434,
flachdichtende Montage am Verteiler DN 25 (1“) AG
zulässige Betriebstemperatur -10°c bis + 90°c *
(bei Einsatz geeigneter Frostschutzmittel, mögliche Kondensatbildung beachten)
Zulässige Umgebungstemperatur: - 10 bis + 40°c
max. zulässiger Betriebsdruck: 6 bar max. Prüfdruck: 10 bar
Artikel-Nr. 300 211 - 114,30 €/Set
Typ: WMZ-VA-HO Waagerecht bis 2,5 m³/h
Artikel-Nr. 300 010 - 137,15 €/Set
Typ: WMZ-VA-VE Senkrecht bis 2,5 m³/h
Strangregulierset 1“
Für den hydraulischen Abgleich der Verteiler.
Mit Durchflussmengenmesser, Kugelhahn, Überwurfmutter zur flachdichtenden Verbindung mit Verteilerrohr incl. Dichtung,
verpackt in Karton, passend an Verteiler mit 1“ AG
Artikel-Nr. 300 295
132,60 €/Stk
Bimetall-Anlegethermometer
Rohrbefestigung mit Spannfeder, für Rohre von 1” - 2”, Klasse 2,0.
Temparaturbereich: 0-60 °C
Artikel-Nr. 300 296
9,80 €/Stk.
Kugelhahn MS 1“
Verteilerendabsperrung G 1" x 1" IG, mit Mutter und Dichtung.
Bedarf je Verteiler: 2 Stück (rot, blau)
Baulänge: 62 mm
Artikel-Nr. 300 005
47,10 €/Set
Verteilererweiterungsset 1“
Zur Erweiterung der Verteiler mit 1“ AG um jeweils einen Heizkreis.
Vernickelt, mit Durchflussanzeige 0-4 l/min.
Artikel-Nr. 300 074
57,90 €/Stk.
Heizkreisverteiler Dyna Verteiler
DN32 Edelstahlprofi l, 1330 mm² Querschnittsfläche 1” Innengewinde,
beidseitig Durchflussmengenmesser 0-5,0 l/min
Voreinstellbare Ventile mit integriertem Durchflussregler
• Automatischer hydraulischer Abgleich
• stufenlose Durchflusseinstellung von 30-300 l/h
• Differenzdruck max. 60kPA, min. 15 kPA
(30-150 l/h) bis 20 kPA (150-300 l/h)
• Anschlußgewinde M30x1,5 mm
• mit Handverstellkappe
• Stellantriebe nachrüstbar
3/4” AG mit Eurokonus, Abstand 50 mm
einschl. verzinkten Haltern mit Schalldämmeinlage, Bezeichnungsschildern, 2 Endstücken
(mit Armaturen für Entlüften, Füllen und Entleerung)
| Typ | Baulänge mit Endstück | VPE | Art.-Nr. | |
|---|---|---|---|---|
| Typ: 2 Heizkreise | 190 mm | 1 Stück | 300 227 | |
| Typ: 3 Heizkreise | 240 mm | 1 Stück | 300 146 | |
| Typ: 4 Heizkreise | 290 mm | 1 Stück | 300 137 | |
| Typ: 5 Heizkreise | 340 mm | 1 Stück | 300 136 | |
| Typ: 6 Heizkreise | 390 mm | 1 Stück | 300 135 | |
| Typ: 7 Heizkreise | 440 mm | 1 Stück | 300 128 | |
| Typ: 8 Heizkreise | 490 mm | 1 Stück | 300 134 | |
| Typ: 9 Heizkreise | 597 mm | 1 Stück | 300 184 | |
| Typ: 10 Heizkreise | 647 mm | 1 Stück | 300 186 | |
| Typ: 11 Heizkreise | 697 mm | 1 Stück | 300 208 | 353,05 €/Stk. |
| Typ: 12 Heizkreise | 747 mm | 1 Stück | 300 141 | 380,45 €/Stk. |

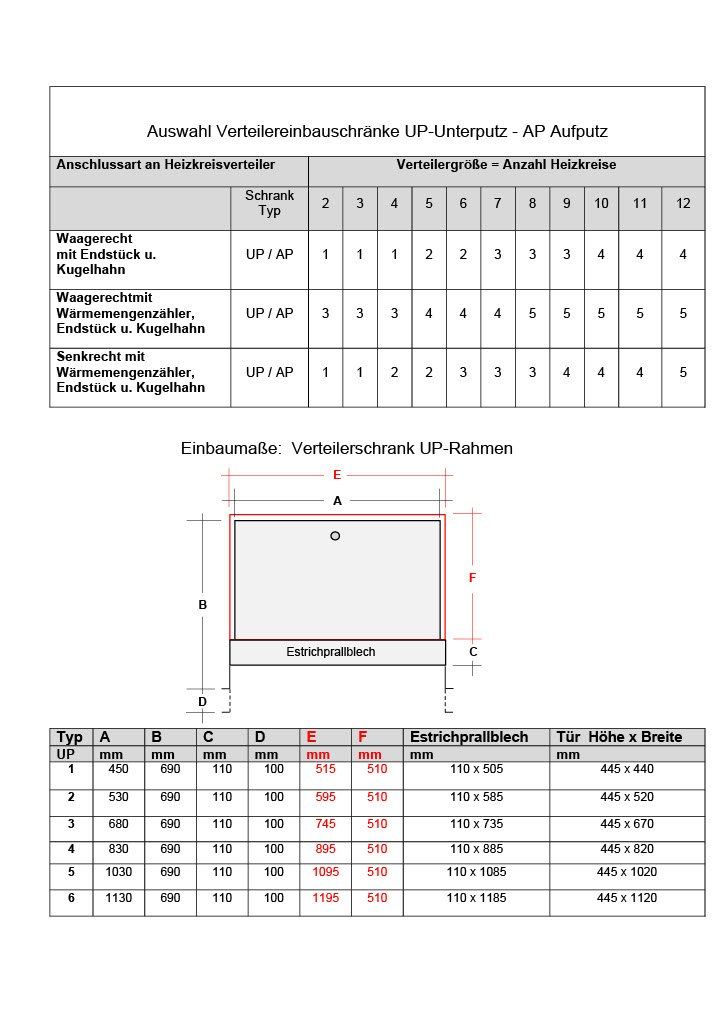

Verteilerschrank UP
Unterputzschrank mit Standfüßen, elektrolytisch verzinkt, höhen- und tiefenverstellbar,
komplett mit 2 Universalhalterungen, Blendrahmen und Frontklappe mit Drehriegelverschluss,
weiß, pulverbeschichtet.
Höhe: 690 - 790 mm
Tiefe: 110 - 160 mm
Nischenmaß: Breite + 40 mm
Nischenhöhe: ab OKFF + 600 mm
| Typ | Breite innen | Rahmen außen | VPE | Art.-Nr. |
|---|---|---|---|---|
| Typ: UP 1 | 450 mm | 515 mm | 1 Stück | 300 078 |
| Typ: UP 2 | 530 mm | 595 mm | 1 Stück | 300 006 |
| Typ: UP 3 | 680 mm | 745 mm | 1 Stück | 300 007 |
| Typ: UP 4 | 830 mm | 895 mm | 1 Stück | 300 008 |
| Typ: UP 5 | 1030 mm | 1095 mm | 1 Stück | 300 191 |
| Typ: UP 6 | 1130 mm | 1195 mm | 1 Stück | 300 199 |
Wandschrank AP
Aufputzschrank weiß, pulverbeschichtet mit Standfüßen, elektrolytisch verzinkt,
komplett mit zwei Universalhalterungen, Frontklappe mit Drehriegelverschluss, Estrichprallblech abnehmbar.
Höhe: 640 mm
Tiefe: 130 mm
| Typ | Breite innen | VPE | Art.-Nr. | |
|---|---|---|---|---|
| Typ: AP 1 | 450 mm | 1 Stück | 300 028 | |
| Typ: AP 2 | 530 mm | 1 Stück | 300 101 | |
| Typ: AP 3 | 680 mm | 1 Stück | 300 216 | |
| Typ: AP 4 | 830 mm | 1 Stück | 300 192 | |
| Typ: AP 5 | 1030 mm | 1 Stück | 300 178 | |
| Typ: AP 6 | 1130 mm | 1 Stück | 300 320 |
Wandschrank Trockenbau UP - NEU
Unterputzschrank mit Standfüßen, verzinkt, weiß pulverbeschichtet für Ständerbauwand,
komplett mit 2 Universalhalterungen, Blendrahmen und Frontklappe mit Drehriegelverschluss.
Höhe: 690 - 790 mm
Tiefe: 80 - 120 mm
| Typ | Breite innen | Rahmen außen | VPE | Art.-Nr. |
|---|---|---|---|---|
| Typ: TB - UP 1 | 450 mm | 515 mm | 1 Stück | 300 313 |
| Typ: TB - UP 2 | 530 mm | 595 mm | 1 Stück | 300 314 |
| Typ: TB - UP 3 | 680 mm | 745 mm | 1 Stück | 300 315 |
| Typ: TB - UP 4 | 830 mm | 895 mm | 1 Stück | 300 316 |
| Typ: TB - UP 5 | 1030 mm | 1095 mm | 1 Stück | 300 317 |
| Typ: TB - UP 6 | 1130 mm | 1195 mm | 1 Stück | 300 318 |
